首先當然要先說明的是
這裡是教學..但手法每個人不一樣..如果拆卸故障請自行負責...
並且拆機破保.請自行考量

有一天我玩遊戲突然只能不斷往前跑
卻沒辦法走其他方向.而且方向鍵卡卡的
參考網路上的文章自行拆機

結果遇到很多困難.最後終於成功了
所以在此分享拆機過程,並且寫清楚注意哪裡

搖桿送回原廠更換要價800
光華單買搖桿價錢500

P.S.如果是舊主機版的PSP主機,送回原廠修理會順便幫你換成新款主機板....

但是一般來說都是小問題,清一清就可以解決了

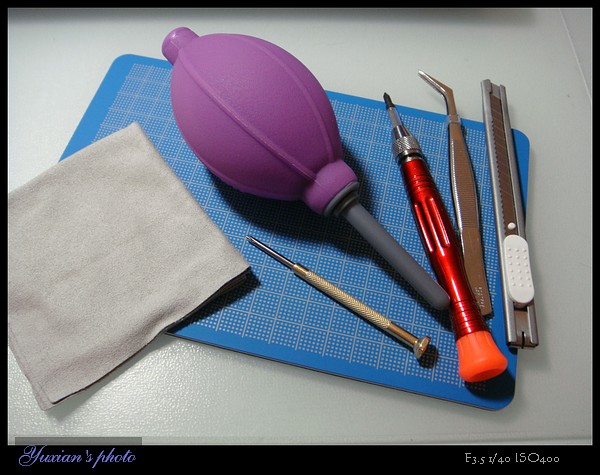

首先要準備的工具

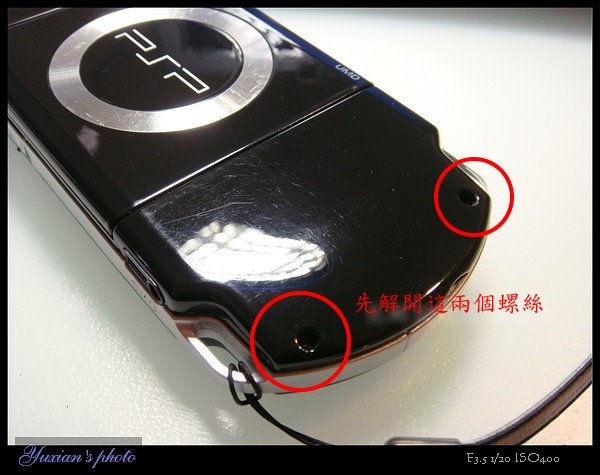

開始拆解螺絲

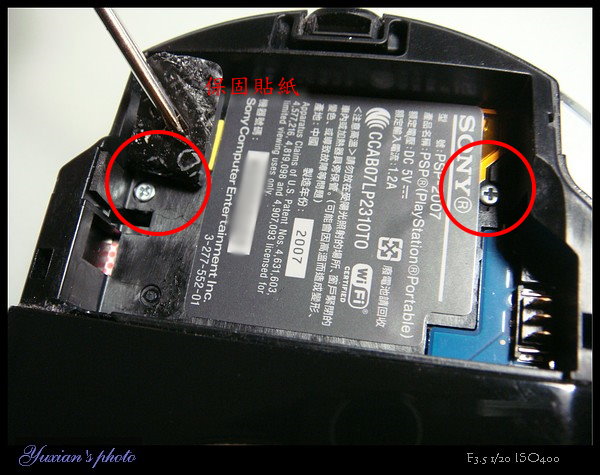

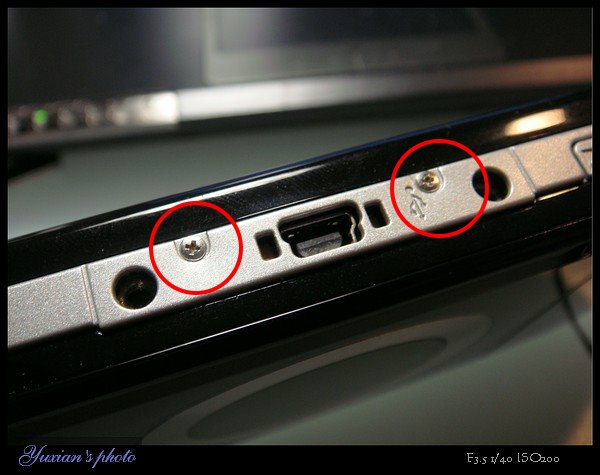

解開這邊的螺絲就破保囉..請自己先考量清楚

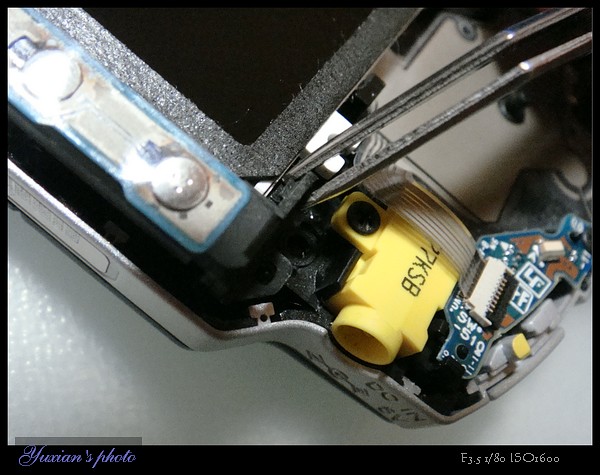

用鑷子拉開前面按鈕機板卡榫

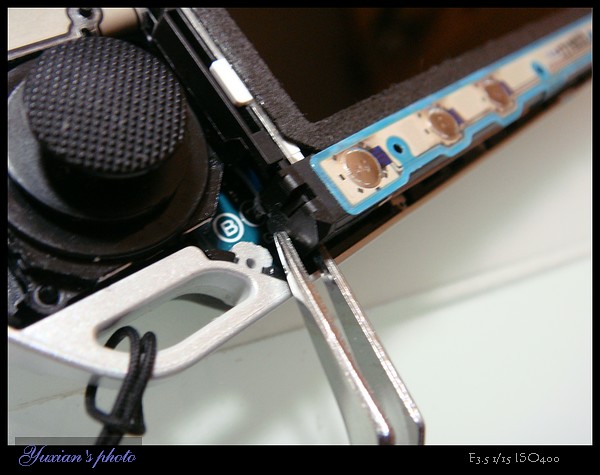

機板另外一邊再拉開,就可以成功拆除前面機板




這時候可以拆開液晶面板了,要更換液晶的就是這麼換囉

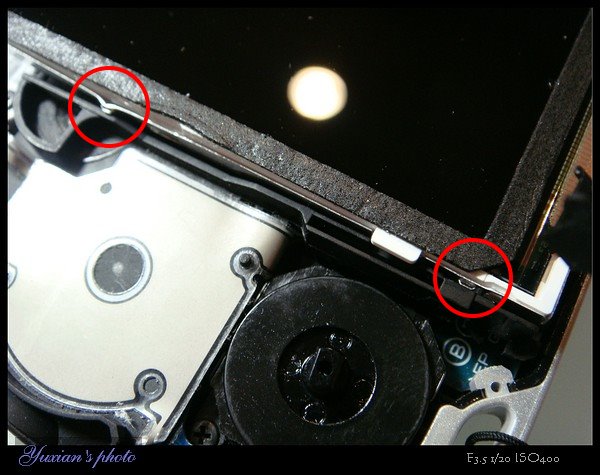

但是今天我們不是要換液晶.所以注意這兩個卡榫拉起來

當然,這時候就可以拆起搖桿了,但是不建議此時把搖桿拆起來

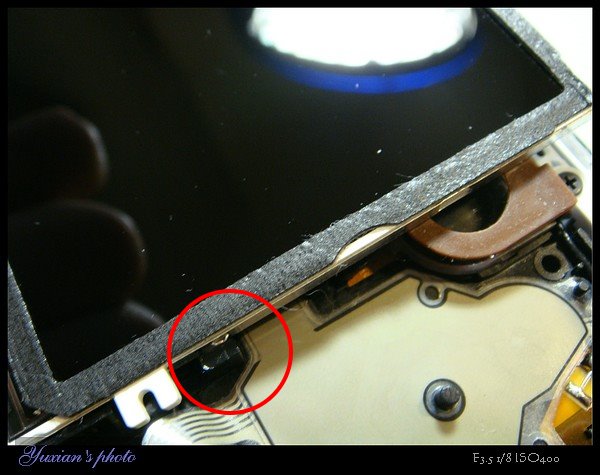

這個卡榫也得小心拉起

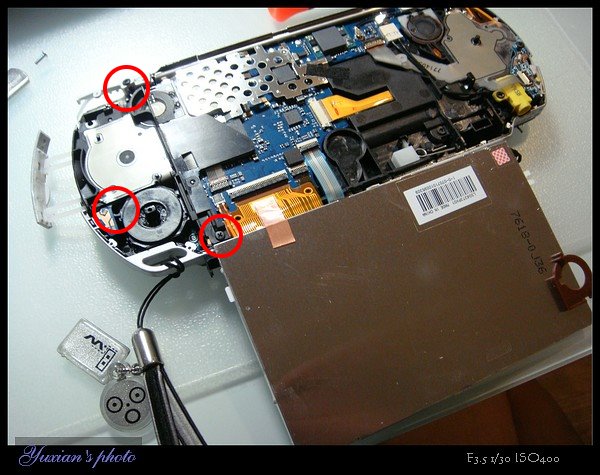

拆開面板後如圖解開這三顆螺絲




拉起主機上面的那條固定條,等一下方面拉起機板

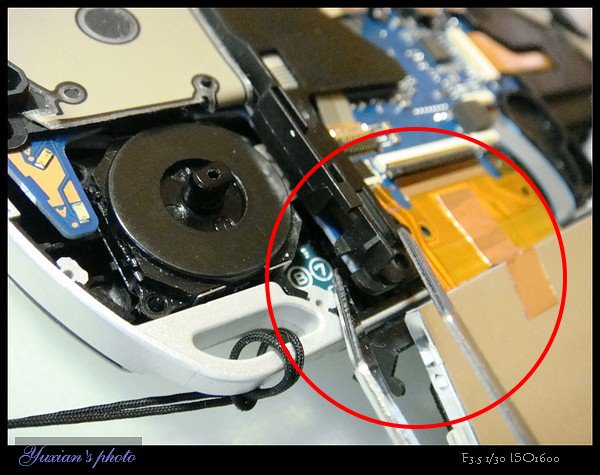

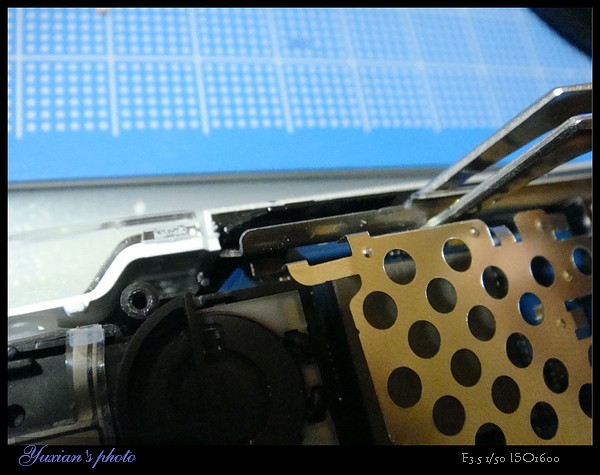

用鑷子夾起這裡,就可以輕鬆的拉開機版到一定高度..然後就可以順利輕鬆的拿起搖桿

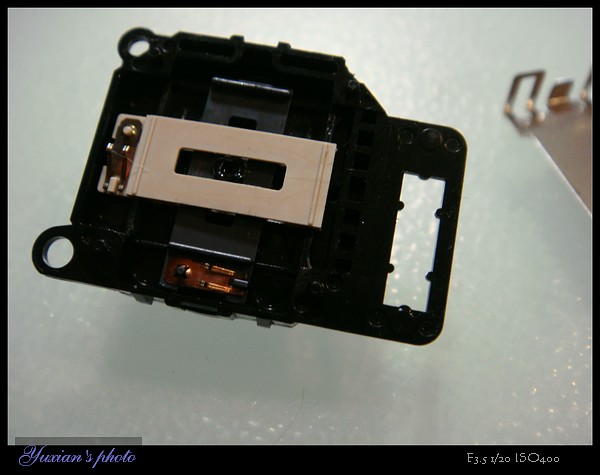

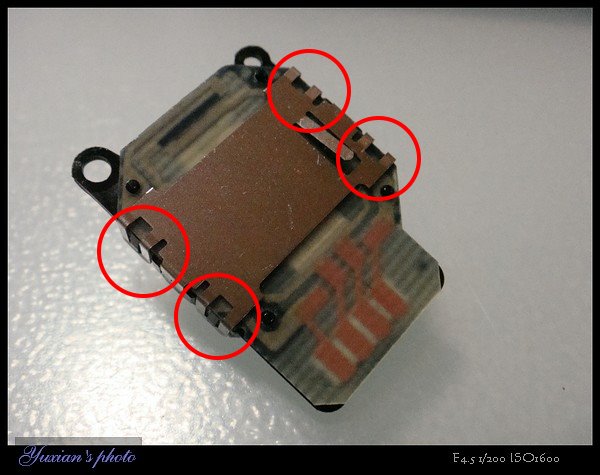

這是搖桿背面....如圖可以拆起來

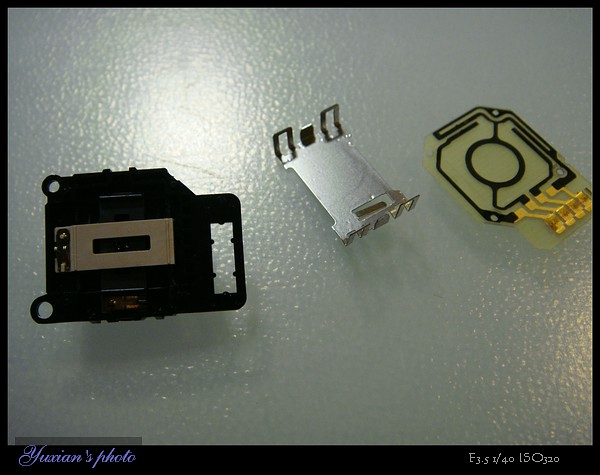

拆起來構造是如此,非常簡單,這時候可以上上WD40金屬潤滑..

如果有跑掉的裝回去就好了..拆的時候要記一下方向,免得裝錯




大致上是這樣子..裝回去後問題應該都可以解決了..當場省了原廠維修八百

或者零件費五百

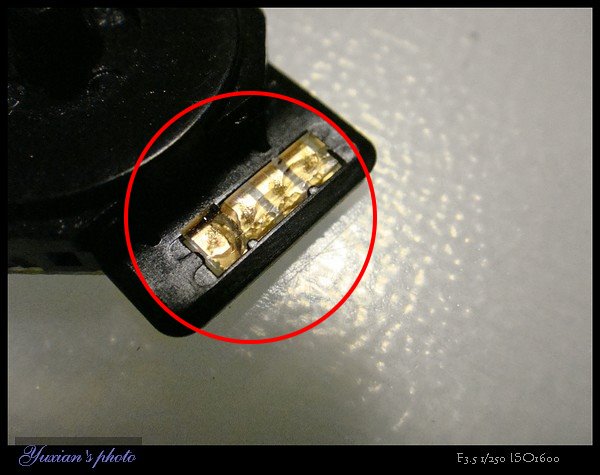

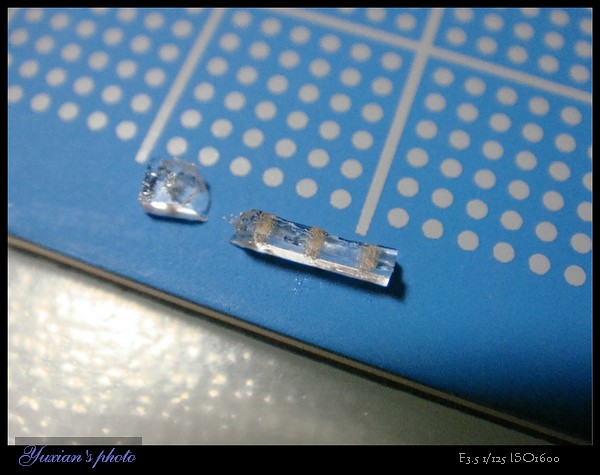

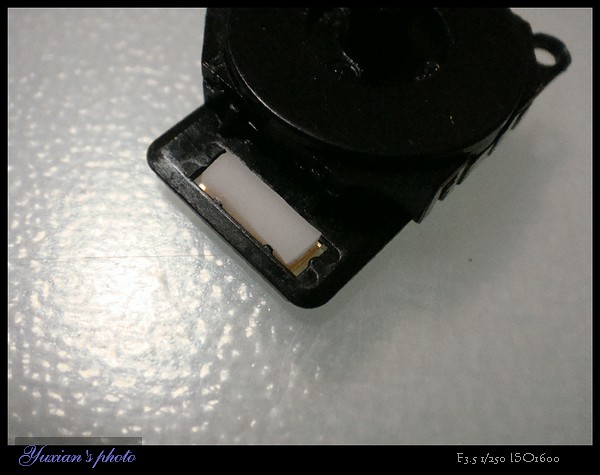

其實最需注意的是這個,之前我參考網路上教學不拆液晶直接拆開,弄壞這個

搖桿壞掉買得到,這個壞掉根本無法簡單購買,我找遍網路跟高雄長明街以及台北光華

電子零建商根本沒賣..這個常見於連接機板跟液晶中間的導電矽膠..

光華有一家有賣這種大小導電矽膠 (就是自己裁剪成跟這個大小一樣的一般斑馬紋矽膠)

開價五百台幣(斑馬紋矽膠並沒那麼貴,一長條大約成本幾十塊罷了,但買不到)

所以千萬別弄壞這個


我在網路上找到一篇文章,可以這樣子搞出一片替代品,但不是很簡單製作

如果家裡有壞掉的電子錶跟手機的..拆開來應該就有導電矽膠

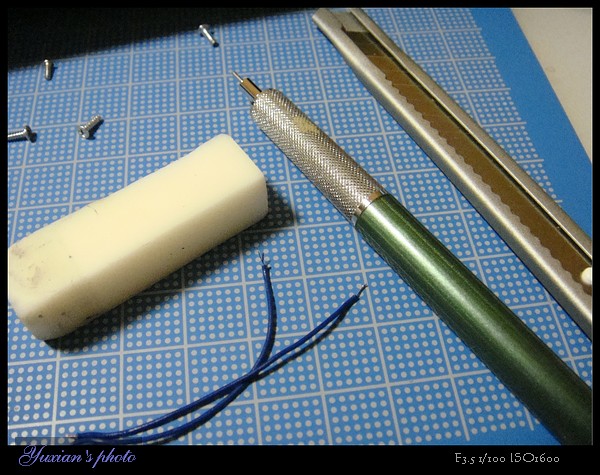

首先準備的工具就是這些..切開橡皮擦的尺寸如下 (2.5mm * 8mm *1mm)

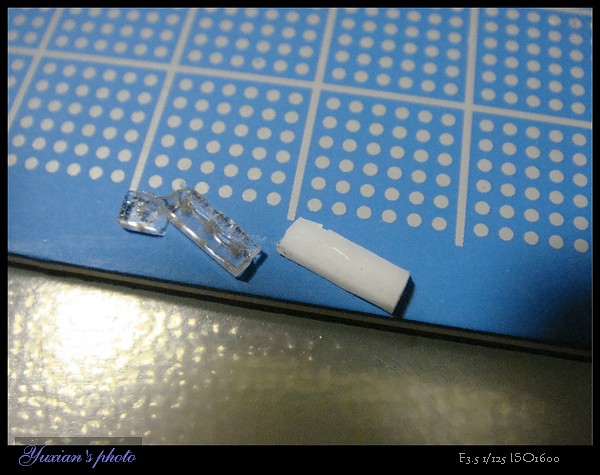

測試看看切開來大小剛好 (請注意高度要水平喔)




開始裝入導線

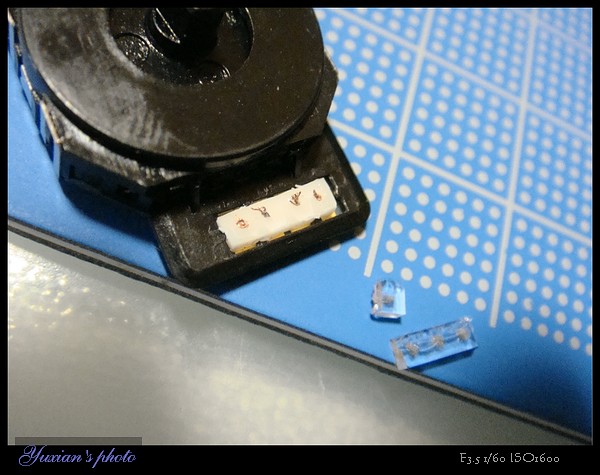

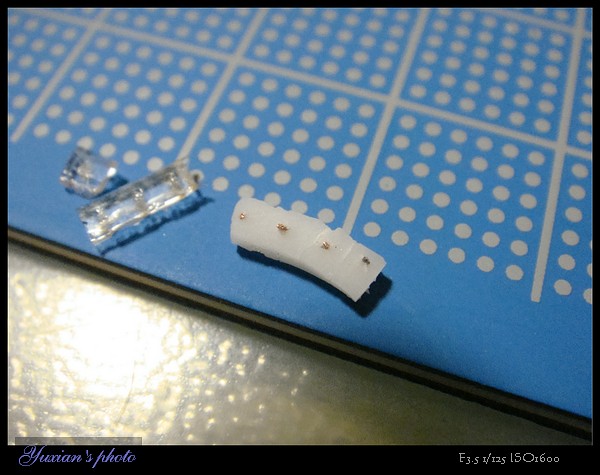

裝好後如圖 (大概就是把導線戳進去就好了, 要保持水平高度喔)




試用看看囉

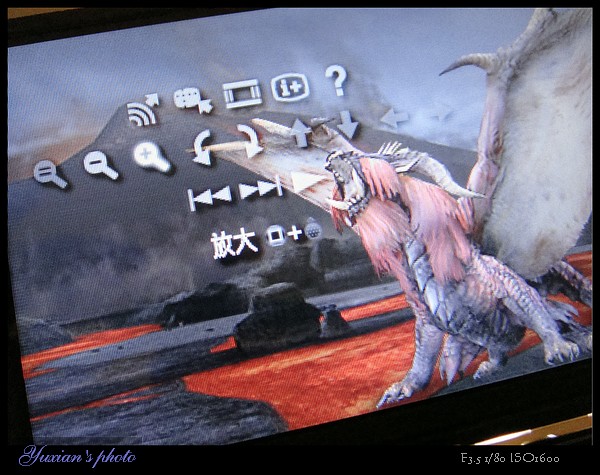

測試方法就是開一張圖片..放大後放置不動,然後看看會不會自動移動

然後動動類比搖桿..看看功能正不正常



這樣子就不用花到一毛錢修好囉............

(從圖案應該知道我玩那一款玩到爆搖桿的 Orz)

希望這個教學可以幫到各位喔.....

自己換搖桿也比較好,因為液晶螢幕可以自己清乾淨裝回去

外面換搖桿可能會刮傷液晶或者沾染灰塵..畢竟又不是自己的機子...
